       狹縫作為光譜分析儀中重要部件之一，是一條寬度可調、狹窄細長的縫孔。有固定狹縫，單邊可調的非對稱式狹縫和雙邊可調的對稱狹縫。下面為大家?guī)淼氖顷P(guān)于狹縫的相關知識。

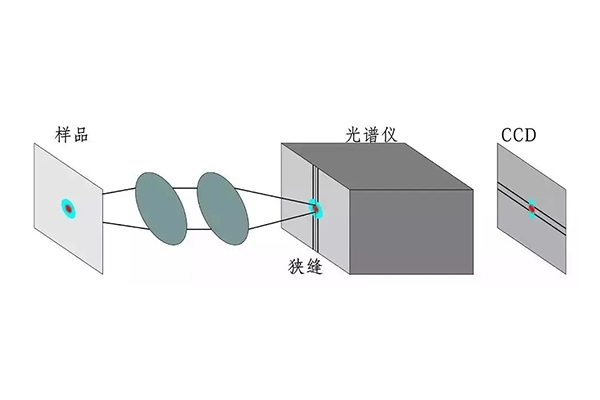

光譜儀中的結構

       光輻射經光譜儀色散分光后的每條譜線，都是入射狹縫的像。進入單色器或從單色器出射的輻射能量，均由狹縫寬度調節?，F(xiàn)代光譜儀中狹縫與光柵的轉動耦合在一起，可自動調節。入射狹縫的作用是為了得到相干性較好的平行光源，出射狹縫是為了引出特定波長的譜線，這些都和光譜儀的分辨率掛鉤。攝譜儀僅有入射狹縫，直讀光譜分析儀就有入射和出射兩個狹縫。

       攝譜儀前面都有一個狹窄的長方形孔口作為光源發出的光入射進攝譜儀的通道，這就是狹縫。一般狹縫的結構并不復雜，但由于我們所要觀察的光譜線實質上就是狹縫的單色光象，并且觀察到的譜線的強度（及其分布）及表征攝譜儀的重要性能指標，實際分辨率都和狹縫寬度有關。因而對狹縫的加工，調節以及安裝的要求都是很嚴格的。

       根據狹縫的形狀、是否可調以及調節的方式等，狹縫可分為如下幾種：

       ①直狹縫，由兩平直的刀口構成的平行狹縫，多用于攝譜儀和看譜鏡。

       ②彎曲狹縫，由彎曲（一般為圓弧形）的兩刀口構成，主要用于單色儀和某些光電光譜儀中補償由棱鏡所產生的譜線彎曲或艾佰特等型平面光柵單色儀的象散。

       ③固定狹縫，其寬度不能調節（固定），如看譜鏡以及光電光譜儀的狹縫。

       ④單邊可調狹縫，一邊可調，一邊固定。

       ⑤雙邊可調（或?qū)ΨQ）狹縫，兩邊刀口均可調，且在調節時，保持縫的中心不動，如一般攝譜儀上的狹縫裝置。

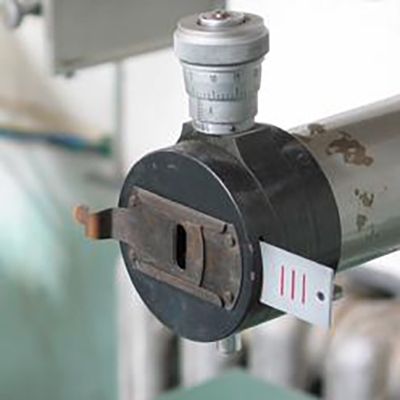

狹縫

       不論是何種結構形式的狹縫，一般來講，應滿足下述有關要求：

       ①狹縫的兩刀口不論是靜止還是開閉時均應嚴格保持平行。

       ②直狹縫的兩刀口應為光學直線,彎狹縫應為滿足一定彎曲形狀（如圓弧形）的平滑曲線，不得有任何缺口或劃痕。

       ③寬度可調的狹縫，其調節機構應十分靈敏。對一般中型以上攝譜儀來講，其寬度調節精度為1μm（對小型攝譜儀可為5或10μm），且當狹縫寬度為10~ 30μm時，其重復調節的精度（示值和實際縫寬度的差值）應達1μm。
